Código INSG-PB500-05/01
Barras de Bronce Grafitado

Ficha Técnica


Material
Barras sólidas sinterizadas de bronce grafitado , obtenidas a partir de polvo atomizado de bronce prealeado mezclado con grafito, clasificado gran ulometricamente a fin de obtener densidad y pesos adecuados.

Presentación
Barras macizas, semiterminadas de diversas dimensiones en función a requerimientos del cliente, impregnadas en aceite.

Características
Tipo
Bronce
Grafitado 		Composición Química
Nominal		 Densidad
Gr / cc		 Porosidad
%		 Constante Carga
Radial
Kg./ MM2
Tipo l Cu — 90%; Sn -10% 5.8 - 6.2 27 20
Tipo ll Cu — 90%; Sn -10% 4.4 - 6.8 19 25
Tipo IIl Cu — 90%; Sn -10% 6.8 - 7.2 12 35
Tipo IV Cu — 90%; Sn -10% 7.2 - 7.6 8 40

Dimensiones
Se suministran en función a las medidas requeridas por el cliente.

Aplicaciones



  		• Tipo I
    Bocinas para trabajo a elevadas 3500 rpm como máximo sometidas a cargas de trabajo no muy exigidas.


  		• Tipo II
    Bocinas para trabajo a bajas 1500 rpm como máximo y sometidas a cargas de trabajo elevadas: Para la fabricación de piezas estructurales.


  		• Tipo III
    Uso en rpm moderadas y cargas moderadas-altas.


  		• Tipo IV
    Bocinas para trabajo a baja velocidad y cargas de elevadas. Uso en piñones, coronas, sinfin, etc.


    Normas Aplicadas

    ASTM B212-82
    Apparent Density of Free-Flowing Metal Powders.
    Densidad aparente de flujo en polvos metálicos

    ASTM B214-76
    Sieve Analysis of Granular Metal Powders
    Análisis granulométrico de polvos metálicos

    ASTM B255-83a
    Sintered Bronce Estructural Parts
    Partes estructurales de bronce sinterizado

    ASTM B328-73
    Density ad Interconnected Porosity of Sintered Powder Metal
    Structural Parts and Oil – Impregnated Bearings.
    Densidad e interconexión de poros en partes estructurales
    sinterizadas y impregnación de aceite en bocinas.

    ASTM B438-83a
    Sintered Bronce Bearings (Oil Impregnated)
    Bocinas de bronce sinterizadas, impregnación de aceite

    SAE 841
    Bronce Sinterizado con grafito o sin él.

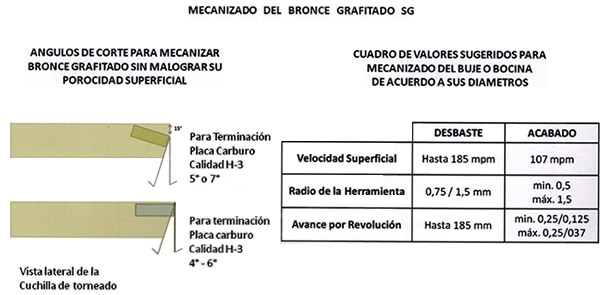

    Mecanizado de Bronce Grafitado
    El Bronce Grafitado obtenido por sinterización, posee porosidades interconectadas, lo que facilita la impregnación del aceite brindándole la propiedad característica de material autolubricado. Las barras de Bronce Grafitado se suministran en medidas semitermidas. Las medidas finales deben obtenerse por arranque de viruta, por lo que se dan las siguientes indicaciones a fin de conservar las propiedades de autolubricacion del material.

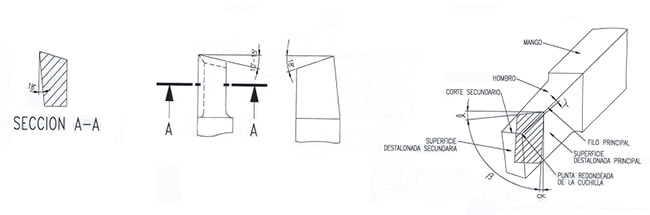

    1.- Herramienta a Utilizar:

    - Pastillas Carburadas tipo K10 – K20, tanto para diámetros exteriores como para interiores.
    - Formas de afilado : Para los bronces grafitados se recomienda usar pastillas sin ángulo de salida.

    2.- Refrigeración durante el maquinado:

    El incremento de temperatura durante el maquinado puede originar una variación de medidas entre 0.03 y 0.05 mm, lo que influye en las medidas finales. Para evitar esto se debe utilizar refrigerante.

    3.- Velocidades de corte recomendadas:

    A) Bronce grafitado de Alta Densidad ( 6.6 a 7.0 gr/cc)
    Velocidad
    de corte    		 mm 1 min. RPM
    2” diam. 4" diam. 6” diam. 8” diam. 10" diam.
    Desbaste 30-32 200 100 65 50 40
    Acabado 55-62 350-400 170-190 115-130 85-100 70-75


    B) Bronce grafitado de Densidad Normal ( 6.0 a 6.5 gr/cc)
    Velocidad
    de corte    		 mm 1 min. RPM
    2” diam. 4" diam. 6” diam. 8" diam. 10" diam.
    Desbaste 30-32 200 100 65 50 40
    Acabado 45-50 300 150 100 75 60


    4.- Recomendaciones:

    - Durante el mecanizado no utilizar lijas, ni esmeril ya que estas taparían los poros del material e impediría el brote del aceite lubricante.
    - Se recomienda que después del mecanizado el material se impregne nuevamente según el procedimiento indicado.
